抚州42CrMo无缝钢管淬透性 热处理核心特性

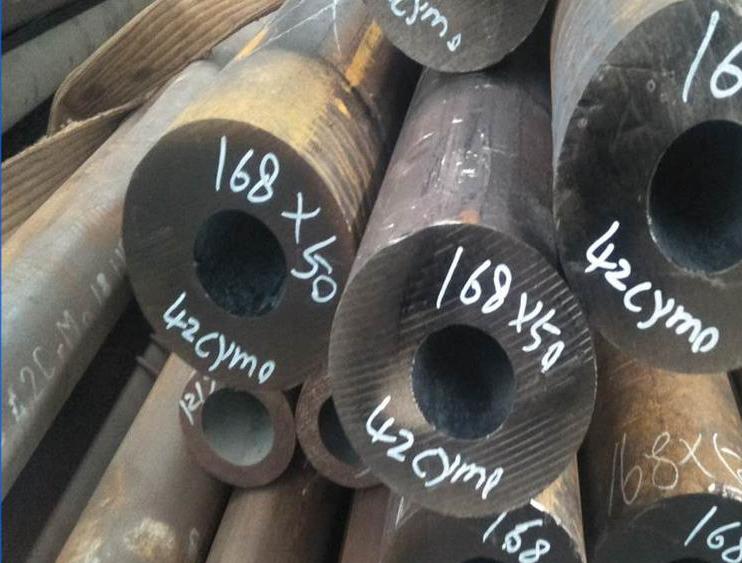

抚州42CrMo无缝钢管淬透性概述
抚州42CrMo无缝钢管是一种中碳合金结构钢，其形态因其优异的综合力学性能与淬透性，在工业领域应用广泛。淬透性是指钢材在淬火时获得马氏体组织的能力，它直接影响材料的强度、硬度和韧性。42CrMo钢含有铬（Cr）和钼（Mo）等合金元素，这些元素显著提高了钢的淬透性，使其在较大截面尺寸下仍能实现均匀的硬化层，从而保证钢管整体的高性能。
热处理核心特性
抚州42CrMo无缝钢管的热处理主要包括淬火和回火工艺，其核心特性体现在以下几个方面：
高淬透性：由于铬和钼的加入，提高了奥氏体的稳定性，使C曲线右移，降低了临界冷却速度，从而在油淬或适当介质中即可获得深层的马氏体组织。
良好的强韧性匹配：通过淬火后高温回火（调质处理），可获得回火索氏体组织，使钢管兼具高强度和良好韧性，抗疲劳性能优异。
抗回火软化能力：钼元素的添加有效抑制回火脆性，使材料在高温回火后仍能保持较高硬度与强度。
均匀的组织性能：无缝钢管在热处理过程中，内外壁性能差异小，适用于承受复杂应力环境。
主要特点与优势
42CrMo无缝钢管凭借其材料与工艺特点，具有以下突出优势：
高强度与高硬度：经调质处理后，抗拉强度可达900-1100 MPa，硬度在HRC 28-35之间，适用于高负荷部件。
优异的耐磨性与抗冲击性：良好的淬透性确保表面与心部性能一致，耐磨耐冲击，延长使用寿命。
良好的加工性能：热处理后仍可进行切削、焊接等加工，工艺适应性较强。
广泛的应用温度范围：在-40°C至450°C环境下均能保持稳定性能。
典型用途
基于其高性能，42CrMo无缝钢管常用于以下领域：
机械制造：液压缸筒、传动轴、齿轮轴、连杆等高强度结构件。
汽车工业：发动机曲轴、半轴、转向节等重要承力部件。
能源设备：石油钻杆、煤矿液压支架、风电主轴等。
模具行业：塑料模具模架、压铸模底座等。
常见规格与性能指标
42CrMo无缝钢管的规格多样，性能指标严格，以下为典型参考：
| 项目 | 指标或范围 |
|---|---|
| 外径范围 | Φ20 mm - Φ500 mm |
| 壁厚范围 | 2.5 mm - 50 mm |
| 抗拉强度 (Rm) | ≥ 900 MPa |
| 屈服强度 (Rp0.2) | ≥ 650 MPa |
| 伸长率 (A) | ≥ 12% |
| 冲击功 (Akv) | ≥ 63 J (室温) |
| 硬度 (调质后) | HRC 28-35 |
热处理工艺要点
为充分发挥42CrMo无缝钢管的性能，热处理工艺需严格控制：
淬火：加热至840-860°C保温后，采用油冷或聚合物淬火液冷却，确保充分转变为马氏体。
回火：根据硬度要求，通常在540-600°C进行高温回火，保温后空冷，以获得回火索氏体。
注意事项：加热需均匀避免变形，淬火后应及时回火以防开裂；大尺寸钢管可采用分级淬火减少内应力。
总结
42CrMo无缝钢管凭借其优异的淬透性及调质后的强韧结合特性，成为高端机械制造与重载工程领域的核心材料。正确的热处理工艺是保障其性能的关键，使其在严苛工况下仍能表现出卓越的可靠性与耐久性。在选择与应用时，需根据具体服役条件，合理规划规格与热处理参数，以更大化材料潜力。
